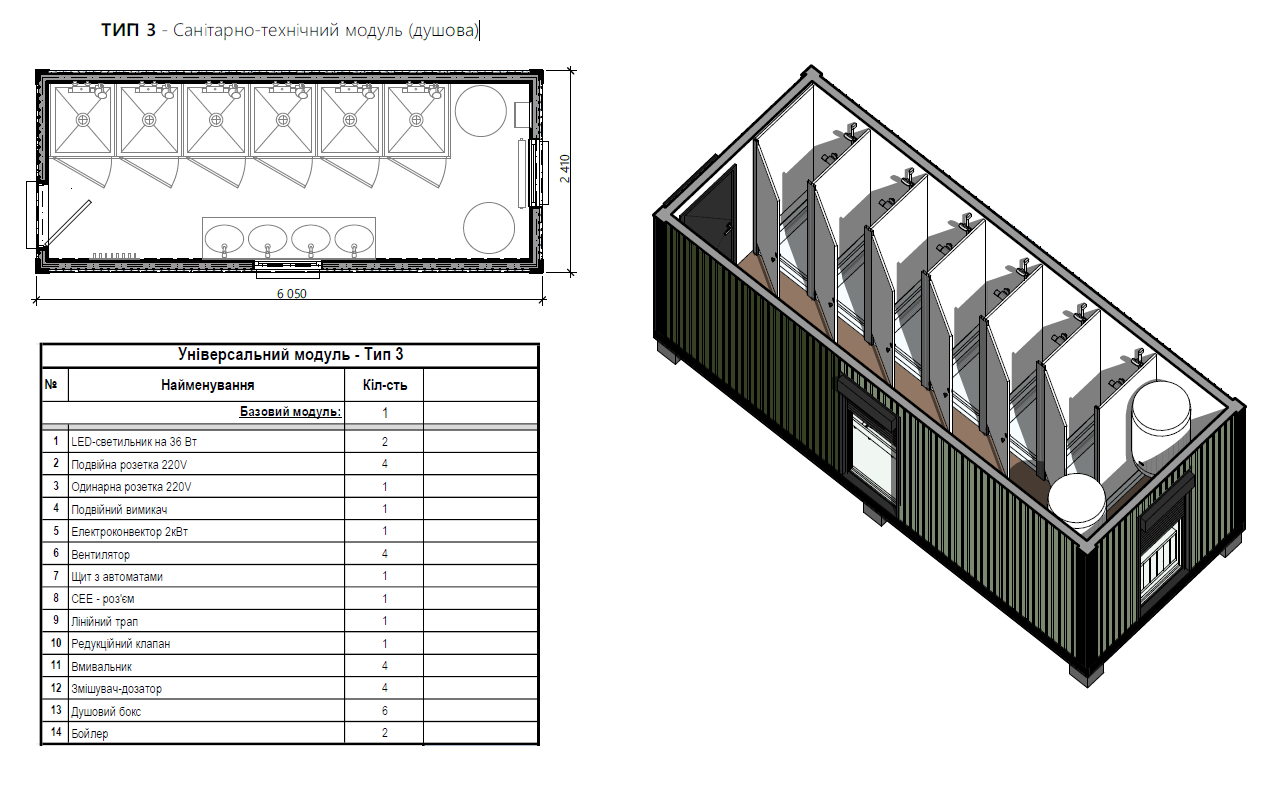

ТИП 3 - Санітарно-технічний модуль (душова)

Технічні характеристики:
Розміри:
· Габаритні розміри будівлі (ДхШхВ): 6.05 х 2.41 х 2.8 м;
· Висота стелі: 2.5 м;
· Загальна площа будівлі: 14.6 м2;
Каркас модулів збірно-розбірний, на болтовому з'єднанні:
· Периметр каркасу основи виконано з металевого, гнутого спец, профілю висотою
150 мм, товщина металу t = 3 мм; лаги виконано з гнутого металевого швелера 100x40 мм,
товщина металу t=2мм;
· Периметр каркасу покриття виконано з металевого, гнутого спец, профілю висотою
185мм, товщина металу t=3мм; лаги покриття виконано з металевого гнутого швелеру
90x40 мм, товщина металу t=2 мм;
· Несучі опорні кути виконано з металевого, гнутого спец, профілю - кутик 175x155мм,
товщина металу t=3мм;
· Каркас основи та покриття обладнані такелажними фітингами, виконаними з листового
металу товщиною t=4мм;
· Всі дерев'яні елементи каркасу обробляються вогне-біо-захистом;
· Всі елементи каркасу покриваються антикорозійним ґрунтом, в два шари (80мкм);
· Всі елементи каркасу забарвлюються емаллю в два шари (80мкм), колір: RAL023 (жовтий);
Основа модулю (підлога):
· Підшивка основи оцинкованим гладким листом, товщина металу - 0.5мм;
· Гідроізоляційна мембрана. Утеплення мінеральною ватою (базальт), товщиною -100мм;
· Пароізоляційна мембрана;
· Настил підлоги з цементно-стружкових плит (ЦСП) товщиною - 20мм;
· Покриття підлоги комерційним лінолеумом (гомогенний), колір - сіра крихта. По периметру
приміщень ПВХ плінтус, колір - сірий;
Покриття модулю з плоскою покрівлею (стеля):
· Гідроізоляційне покриття з ПВХ мембрани товщиною 1.2мм;
· Суцільна обрешітка орієнтовано-стружковими плитами (OSB-3) товщиною 12мм;
· Утеплення мінеральною ватою (скловата), товщиною 150мм;
· Обрешітка дерев'яним брусом 50x50мм (сосна);
· Пароізоляційна мембрана;
· Обрешітка дерев'яною дошкою 100x20мм (сосна);
· Металевий лист 0.45мм, з полімерним покриттям RAL7016 (антрацит), поклеєний на основу
з вологостійкого гіпсокартонного листа 12,5мм;
· Зовнішні стіни збірні, з сендвіч-панелей:
· Зовнішня сторона - профільний металевий лист 0.45мм, з полімерним покриттям
RAL7024 (графітовий сірий);
· Утеплювач: Мінеральна вата 100мм;
· Внутрішня сторона - гладкий металевий лист 0.45мм, з полімерним покриттям RAL19003 (білий);
· Перегородки збірні, з сендвіч-панелей:
· 3 обох сторін - гладкий металевий лист 0.45мм, з полімерним покриттям RAL9003 (білий);
· Утеплювач: Мінеральна вата 80мм;
Обрамлення:
· Зовнішнє: гнуті планки з гладкого металевого листа 0.45мм, з полімерним покриттям RAL023 ;
· Внутрішнє: гнуті планки з гладкого металевого листа 0.45мм, з пол.покриттям (білий);
· Вікна металопластикові, однокамерний склопакет, ламінація , - антрацит темний:
· Вікно 800x1100мм (поворотно-відкидне, анти-москітна сітка) - 2 шт.;
· Двері вхідні, металеві, зовнішні (оцинковані), 900x2000мм (утеплена, врізаний замок, натискна
ручка, петлевий доводчик, дверний упор) -1 шт.;
· Колір дверей з обох сторін: RAL7024 (графітовий сірий, шагрень);
· Двері міжкімнатні, МДФ:
· Двері міжкімнатні 700x2000мм, МДФ (врізана ручка-замок, лиштви, дверний упор) - 2 шт.;
· Електропроводка прихована, виконана в гофрованому металевому рукаві:·
· Розподільчий ПВХ щит, вбудований (розташований в модулі);
· Ввідний диференційний автомат - 32А, 380В (в РІД);
· Автомати на розеткові групи - 16А, 220В;
· Автомати на групи освітлення - 10А, 220В;
· Заземлення каркаса модулів (каркас модуля підключений до шини заземлення в РЩ);
· Кабель на розеткові групи - мідний провід з подвійною ізоляцією ВВГнг Зх2,5мм2;
· Кабель на групи освітлення - мідний провід з подвійною ізоляцією ВВГнг Зх1,5мм2;
· Одинарна розетка із заземленням - 3 шт.;
· Подвійна розетка із заземленням - 4 шт.;
· Двоклавішний вимикач - 3 шт.;
Освітлення:
· LED світильник, 12W, вбудований -1 шт.;
· LED світильник, 12W, круглий, накладний, ІР54 - 2 шт.;
· LED світильник, 12W, овальний, накладний, ІР54- 1 шт.;
· LED-панель, 36W, 595x595мм — 2 шт.;
